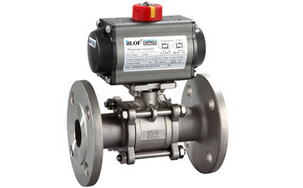

气动三片式法兰球阀,气动三片式高平台球阀,上海品牌
发布时间：2015-08-19 浏览次数：0
返回列表
气动三片式法兰球阀,气动三片式高平台球阀,上海品牌 -上海雄工阀门有限公司
|
| |
|
|
| |
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
| 提供全套工程阀门解决方案，气动三片式法兰球阀售前、售中、售后专业服务。 |
|
|
|
| 产品名称： |
气动三片式法兰球阀 |
产品型号： |
Q641F |
| 驱动方式： |
气动 |
连接形式： |
法兰,螺纹 |
| 结构形式： |
三片式 |
密封结构： |
软密封 |
| 压力范围： |
1.6MPa-6.4MPa |
公称通径： |
DN15-200 |
| 常用材质： |
不锈钢等 |
铭牌： |
雄工品牌 |
气动三片式法兰球阀,气动三片式高平台球阀,实现了远程智能控制。执行器有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门气动执行器采用拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
Ball valve是由旋塞演变而来的，球阀它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。
联系我们
上海雄工阀门有限公司
电话：021-31263381 (陈工)
传真：021-60298264
手机：13512135667
邮箱：xgfm021@163.com
地址：上海市嘉定区华亭工业园区1199号 网址：http://www.xgfmvalve.com
气动三片式法兰球阀,气动三片式高平台球阀主要零件材料
|
序号NO
|
零件名称
|
材质
|
|
不锈钢
|
碳钢
|
|
1
|
螺栓
|
不锈钢SS304
|
碳钢
|
|
2
|
弹簧垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
3
|
螺母
|
不锈钢SS304
|
碳钢
|
|
4
|
阀盖
|
不锈钢CF8/CF8M
|
碳钢WCB
|
|
5
|
阀体
|
不锈钢CF8/CF8M
|
碳钢WCB
|
|
6
|
球
|
不锈钢CF8
|
不锈钢CF8
|
|
7
|
密封圈
|
PTFE
|
PTFE
|
|
8
|
阀杆
|
不锈钢SS316
|
不锈钢SS304
|
|
9
|
填料
|
PTFE
|
PTFE
|
|
10
|
压紧螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
11
|
弹簧垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
13
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|

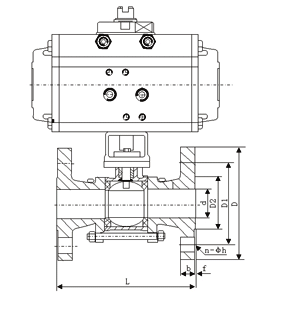

气动三片式法兰球阀 外形结构图：
气动三片式法兰球阀主要尺寸
|
SIZE
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
2 1/2″
|
3″
|
4″
|
|
d
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
76
|
100
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
22
|
24
|
24
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
|
H
|
75
|
95
|
90
|
110
|
130
|
140
|
140
|
180
|
250
|
|
W
|
130
|
140
|
140
|
170
|
200
|
220
|
220
|
350
|
550
|
|
n-do
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
|
