Z3050摇臂钻床电气及PLC控制系统设计 本论文是研究机械加工中常用的Z3050摇臂钻床传统电气控制系统的改造问题,旨在解决传统继电器—接触器电气控制系统存在的线路复杂、可靠性稳定性差、故障诊断和排除困难等难题。由于PLC电气控制系统与继电器—接触器电气控制系统相比，具有结构简单，编程方便，调试周期短，可靠性高，抗干扰能力强，故障率低，对工作环境要求低等一系列优点。因此，本论文对Z3050摇臂钻床电气控制系统的改造，将把PLC控制技术应用到改造方案中去，从而大大提高摇臂钻床的工作性能。论文分析了摇臂钻床的控制原理，制定了可编程控制器改造Z3050摇臂钻床电气控制系统的设计方案，完成了电气控制系统硬件和软件的设计，其中包括PLC机型的选择、I/O端口的分配、I/O硬件接线图的绘制、PLC梯形图程序的设计。对PLC控制摇臂钻床的工作过程作了详细阐述，论述了采用PLC取代传统继电器—接触器电气控制系统从而提高机床工作性能的方法，给出了相应的控制原理图http://www.tzdaxing.com

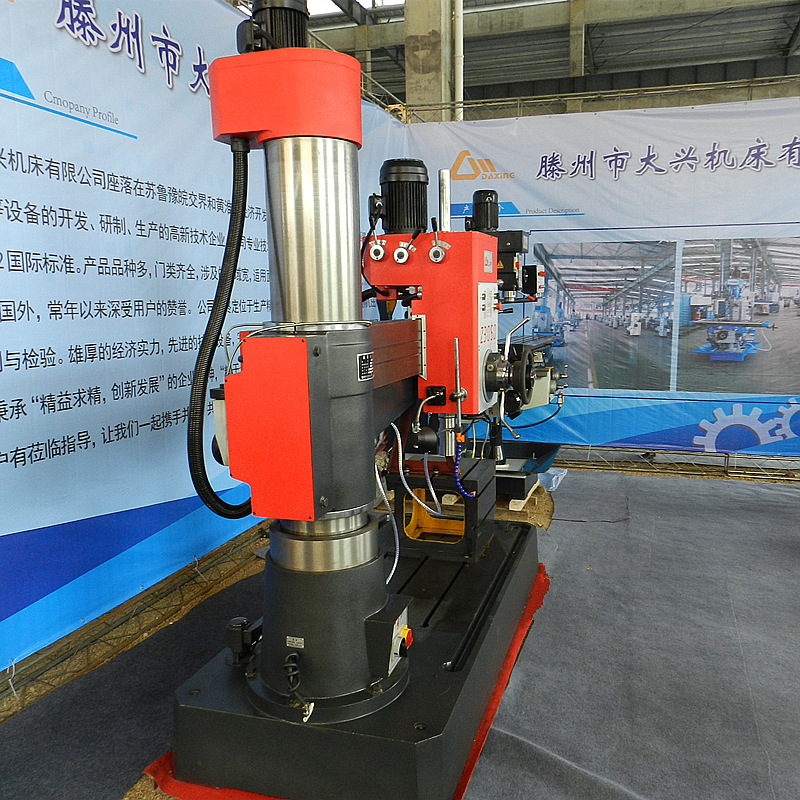

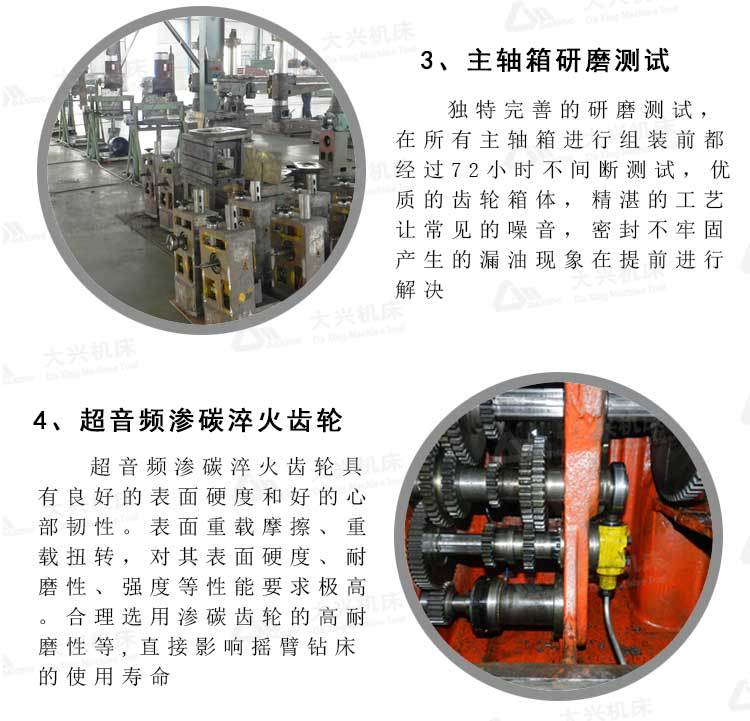

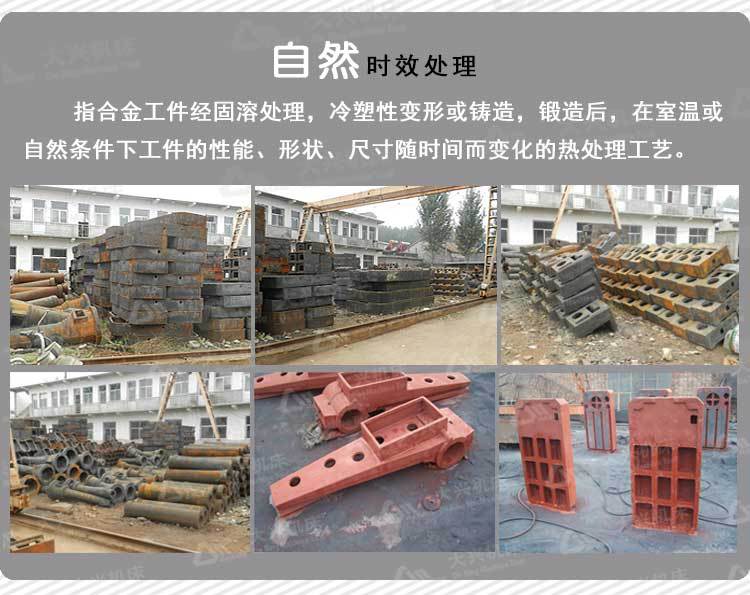

Z3050×15摇臂钻床
液压锁紧机械变速型：
①立柱直径可达到350MM，稳定性牢靠
②立柱 摇臂 主轴箱 实现三位一体一键锁紧
③主轴行程可达到380MM，满足各型号深孔钻
④十二级齿轮变速，最低转速低至34转，攻丝专用摇臂钻床
序号设备名称/参数参数
1摇臂钻床Z3050
2最大钻孔直径(mm)铸件50 钢件45
3主轴中心线至立柱母线最大距离1350mm
4主轴中心线至立柱母线最小距离540mm
5主轴箱水平移动距离1100mm
6主轴端面至底座工作面最大距离1675mm
7主轴端面至底座工作面最小距离270mm
8主轴行程(mm)330mm
9立柱直径(mm)280mm
10主轴圆锥孔(莫氏)莫氏5
11主轴转速级数(12级)34.47.66.90.130.180.240.340.470.650.930.1280
12主轴进给量级数(6级)0.10 0.15 0.25 0.40 0.63 1.00
13主轴允许最大进给抗力(N)17000
14摇臂升降速度(m/min)1.3
15摇臂回转角度(°)360
16主电机功率(KW)4.0
17升降电机功率(KW)1.5
18机床净重约2400
19机床外形尺寸1950×850×2350
