摇臂钻床z3080使用说明书
Z3080×25型摇臂钻床安全操作规程
1.开车前检查机床各部位是否完好，机床周围不得堆放无关物品，工作台面应无杂物，工作环境整洁。
2.试车前务必将夹紧摇臂的菱形块上的防松板拆下，否则摇臂不能松开。另外将主轴箱后部夹紧油缸上防松螺钉拧下来，再将油管管接头旋上拧紧，否则开车后液压油喷出，夹紧机构不能正常工作。
3.请按机床上润滑标牌的规定，对机床各部位注油润滑，否则研伤导轨或机件。
4.机床使用过程中摇臂沿着一个方向连续转动不得超过360，否则将内立柱的电源线拧断造成短路，危及人身安全。 5.主轴自动进给时，主轴移动手柄转动，请操作者注意远离手柄，否则易碰伤。
6.钻削前切记将摇臂、立柱及主轴箱夹紧，否则易造成人身事故。
7.钻削过程中绝对不可用手清除铁屑和触摸钻头，观察钻削情况时头部与钻头务必保持一定距离。否则危及人身安全。 8.操作者一律不准戴手套，女同志一律戴安全帽。否则易发生人身事故。
9.在钻削过程中发生机床及人身意外情况，应立即按机床面板
上的总停止按钮，以免事故发生。
10. 主轴机动进给时，不允许在主轴行程的上下两个极限位置撞停。当机动进给接近极限位置时，必须立即手动脱开机动进给，以防止损坏机床。
11. 在主轴有效行程范围内(不含两个极限位置)，主轴机动进给允许使用机械定程装置，机动撞停。
12. 班后，必须切断机床电源，并擦洗好机床，清理场地，打扫卫生。http://www.dxybzc.com
Z3080摇臂钻床工作效率高，加工误差小，液压预选变速，最大钻孔直径80mm,在配有相应工装的条件下可以镗孔，主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等特点。
1、主要关键件选用高强度铸铁和特供钢材。
2、经专业化设备连续加工，确保基础部件精良。
3、采用液压预选变速机构，可节省辅助时间。
4、主轴正反转，停车(制动)，变速、空档等动作，用一个手柄控制，操纵更为轻便快捷。
5、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
6、16级主轴转速与进给可选配出经济高效的切削。
7、摇臂导轨，外柱圆表面，主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理，可长期保持机床精度的稳定性，延长了使用寿命。
8、完善的安全保护装置和外柱防护。
9、在结构设计方面和在制造过程中，采取了有效措施，使得机床的精度持久性和整机的使用寿命均为加大延长。

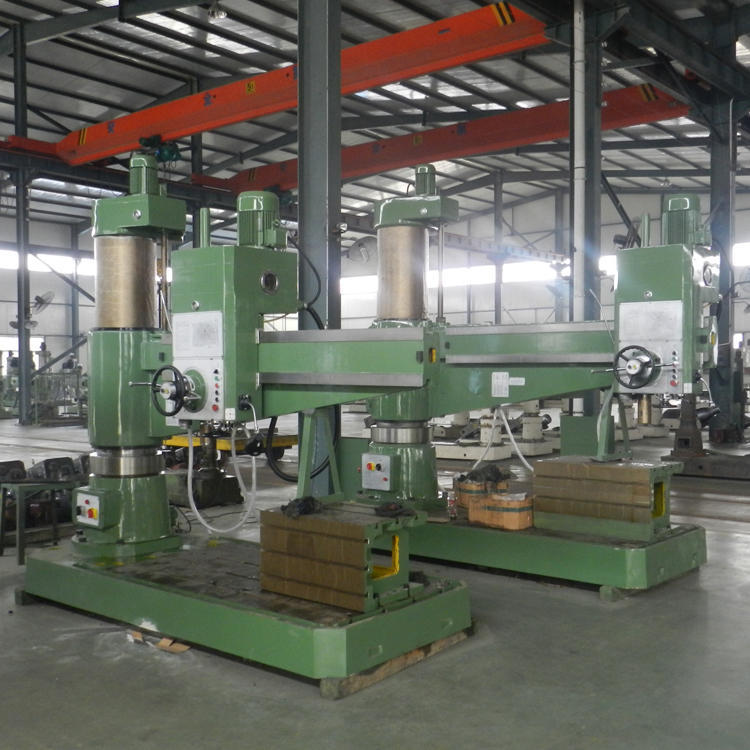

Z3080×25A摇臂钻床
主要技术参数Z3080×25A
钻孔最大直径mm80
主轴端面至工作台距离mm550-1600
主轴中心至立柱母线距离mm450-2500
主轴行程mm400
主轴锥孔(莫氏)6
主轴转速范围r.p.m20-1600
主轴转速级数16
主轴进给量范围r.p.m0.04-3.2
主轴进给量级数16
摇臂回转角度360
主电机功率kw7.5
升降电机功率kw1.5
机床重量kg11000
外形尺寸mm3500×1450×3300
Z3080摇臂钻床适用于广泛的大型设备，用来钻孔、扩孔、锪平面、铰孔、攻螺丝、
镗孔。近几年选用80摇臂钻床的行业一般体现为造船、锅炉、能源、工矿等企业。钻孔
孔径或摇臂的行程和空间要求比较大。如果客户对摇臂的行程要求比较长，我司可根据
加工需求定做将摇臂的行程加长到2800mm。
滕州市大兴机床有限公司坐落在中国最大的摇臂钻床、钻铣床、万能铣床之乡---滕州市。企业现有员工460多人，其中工程技术人员56人，固定资产6千余万元，年产值1.5亿元。
滕州市大兴机床有限公司是鲁南地区规模最大的万能铣床、钻铣床、摇臂钻床生产企业，公司奉行创名牌、高品位的质量战略，于2003年通过了ISO9001:2000标准质量体系认证。2007年还通过了“CE"认证，公司坚持以科技创新为根本、以质量可靠生存、以诚信经营为基础、以质量服务占领市场把客户的满意度作为我们至上的追求。主导产品Z系列摇臂钻床和X型立式钻床、钻铣床、万能铣床、带锯床、牛头刨床以批量生产销往全国各地深得用户好评。
滕州市大兴机床有限公司愿与国内外各界朋友真诚合作、共同发展。
公司实况 .................................................
1.齿轮箱自动供油系统：摇臂钻的设计原理为立式齿轮，传统的润滑方式是利用齿轮转速将润滑油由下至上提升到顶部齿轮进行润滑，实践证明这个方式不能有效的润滑到顶部齿轮，顶部的齿轮传统方式都是干磨。客户使用几个月后发现噪音大，一年至两年后要换最上面的齿轮。改进后，齿轮箱能充分的自动润滑到全部齿轮。有效的增加齿轮使用寿命。
2.大兴摇臂钻采取润滑自轴承进入，充分的润滑轴承，自轴承下来后到齿轮，只要勤换油，不要蛮操作，轴承、齿轮没有坏的理由。
3.大兴机床在高效节能方面开发了节能高效电机，采用台湾炮塔铣电机原理。把转子高度降低，将粗度加大，增加电机的扭力，减小电机的功率，实验证明，现在公司使用的电机比传统电机每小时节能2度电。节能电机每天按照12小时计算，12*2=24度，每天24度*365天=8760度，两年省下一台摇臂钻床的钱。
4.立柱安全锁紧，传统一般都是立柱锁紧 不带安全装置，装此设置要多2个交流接触器。大兴钻床产品带安全自动保护装置，在人工忘记松开锁紧的情况下 它可以自动断电，防止摇臂升降式拉伤立柱，把升降丝母滑丝。
5.主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏。
6.超音频淬火齿轮：耐磨、硬度高，淬火处理是严格按照操作规程做的。把握冷却环节保证齿轮表面硬度。淬火、磨齿的工艺不是简单的说说而已，噪音是检测齿轮质量的大概。磨齿的噪音小，无杂音。反之噪音分贝在100分贝以上。全部齿轮使用数控蜗杆磨精度磨齿。
7.丝杠采用品牌厂家，品牌厂家不是直接用圆钢车削出来，而是严格按照工艺要求，回火热处理等严格工艺要求，专用丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。丝母采用铜丝母。价格是传统丝杠的3倍。
8.精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的绝对合格。
地 址：山东省滕州市东环工业园区 开票信息
手 机：18963242058 名称：滕州市大兴机床有限公司
联 系人：赵强 税号：37048156409281X
电 话：0632-3955006 开户行：滕州市农村信用合作联社汇丰信用社
传 真：0632-5891355 账号：9040 1040 1144 2050 0016 18
网 址：http://www.tzdaxing.com 开户行：中国工商银行滕州支行
邮 箱：tzdaxing@189.cn 账号：1605 0031 1920 0375 496
注：需要产品画册的客户请把收件信息发至18963242058，会为你免费快递最新公司样本!
由于机床为超大，超重物品，快递和物流公司一般不接，所以要用配货站配车，配车
一般是专线车辆，长期两地往返，对两地都比较了解，能送货到门，方便装车和客户卸车，一站直达最大保证货物安全，但是这种方法时效性不佳，路上快，但是配货慢，一辆大车要配满货才会走，所以有一个等待的配货时间，根据城市的不同一般热门城市可天天走货，冷门城市可能就要3-5天，综合考虑，安全，方便，时效，配车是机床运输的最佳选择，所以客户可以放心购买。
尊敬的用户：
感谢您购买大兴机床产品!为了使我们的服务让您更满意,购买后请认真阅读此保修卡并妥善保存。
1.大兴机床为专业的摇臂钻床和铣床生产厂家，公司自产自销，报价为统一报价，相关配套厂家，如轴承，齿轮，主轴，电器，电机等等采用国内知名厂家供应，保证了产品的品质，成本也相对较高，所以我公司的产品质高价优，性价比较高。
2.公司的发展都知道离不开品质的保证，公司为了保证的产品品质，完善了公司质检部门，对各个环节进行精确检验，另外公司对每一台出厂产品都要求QC人员进行加工工件测试。确保做到不合格不出厂，出厂就得让顾客满意。
3. 再有大兴机床有专门的售后服务体系，严格履行3电48(三小时内与客户电话解决，如电话解决不了48小时内到达用户现场)更好的为客户提供高效优质快捷的服务，并接受广大用户的监督。我司对售出所有产品执行两年免费保修。保修期内，属于产品本身质量问题引发的零配件的更换，我公司免费提供快速更换。
