试验室原基础为整体钢筋混凝土，上面有两块铁底板，一块支撑发动机及附属试验系统，一块支撑测功机，用螺栓与混凝土基础紧固在一起。由于没有减振、隔振措施，不能适应现代发动机台架试验的要求，再加上测功机与发动机铁地板分开，不能形成一个整体，加大了传动联接轴的工作负荷，缩短了传动联接轴的损坏周期，使试验不能顺利进行。
二、采取措施
1、试验室采用整体铁地板，使发动机、测功机、铁地板以及配套附属试验设施形成一个有机的整体。
2、铁地板下根据试验系统挠力配重，配重采用钢筋混凝土重块。
3、铁地板下采用隔振器，试验系统整体减振及隔振。要求隔振系统的固有频率≤4Hz。
三、铁地板设计
1、铁地板尺寸为：4200mmx1760mmx120mm，毛重6.92吨，去掉T型槽及地脚螺栓孔，净重约6.5吨。
2、T型槽按国标设计，根据SCHENCK某测功机安装需要，设计槽数为10条，中心间隔150mm。
3、铁地板上有8个地脚螺栓安装孔,将铁地板混凝土重块联结起来,形成一个有机的整体。
4、铁地板四周铸有一圈水槽，水槽底面向发动机端成一定角度倾斜，发动机端有出水口，用来排出铁地板上的废水。
四、钢筋混凝土重块设计
1、需将试验室原来的地基进行改造，去掉支撑板以上的二次浇筑部分，保证支撑强度。
2、混凝土重块设计尺寸：4200mmx1550mmx580mm，总重约9.5吨。
3、重块顶部与铁地板出水口结合处也有一出水口，重块内安装有一L形水管使铁地板上废水沿水管排出，保证排水畅通。
4、钢筋混凝土重块采用C25强度，以保证质
五、隔振器选型

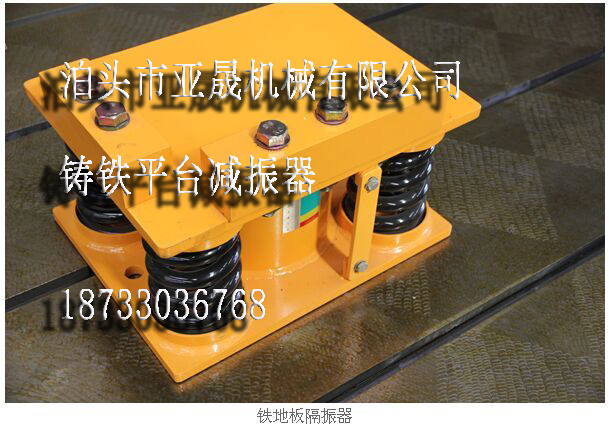

铁地板隔振器
生产的小型弹簧隔振器，具体选型法案如
选型用发动机重量：约1吨
测功机重量：约1.35吨
其他附件重量：约0.65吨
设备总重量：约3吨
2、隔振器总载荷：W＝3＋6.5＋9.5＝19吨＝190KN
工作载荷：Fn＝Wx1.25＝190kNx1.25＝237.5kN
3、根据载荷分布长度，选择隔振器数量n：8
4、单个隔振器设计载荷：
5、根据设计载荷选型，在型号列表中，我们选择的隔振器型号为：
其参数如下：
额定载荷F：31kN
弹簧垂直刚度Kv（kN／mm）：0.680
弹簧水平刚度Kh（kN／mm）：0.065
压缩量&（mm）：22.8～36.5
垂直频率ｆ（Hz）：2.6～3.3
自由高度H０（ｍｍ）：204
6、根据隔振器刚度，校核垂直压缩量和固有频率1）、压缩量&＝W/n>.Kv＝190／8x0.68＝35mm＝3.5cm
