1概述
BA系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用恒流技术和线性温度补偿技术，将其隔离变换为标准的直流信号输出。采用24伏或12伏安全电压供电，具有过载能力强、高精度、高隔离、高安全性、低功耗等特点，可广泛用于工业自动化领域。
BA系列中剩余电流传感器专用于漏电监控，监测电气线路或电气设备绝缘状态，避免电气线路或电气设备绝缘性能降低引起的事故。
产品符合GB/T 13850-1998、GB 1208-2006
2型号说明

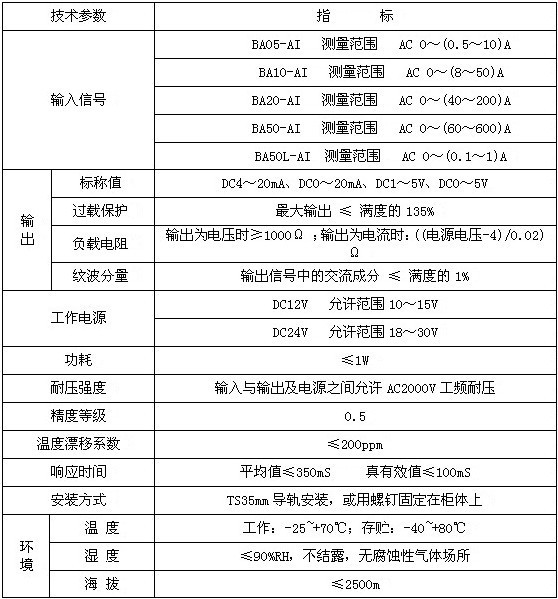

3 技术指标
4 外形及穿孔尺寸
BA05电流传感器
BA10电流传感器
BA20电流传感器
BA50电流传感器
BA50L剩余电流传感器
5 接线示例
如图一所示：穿心输出lac, 电流输出型（OUT：ldc）传感器的输出为共地电流源； 电压输出型（OUT：Vdc）传感器的输出为共地电压源 图中RL是用户负载，输出为电流时，负载≤400Ω；输出为电压时，负载为≥lkΩ
